Conexões Tipo Encaixe

Essas conexões forjadas têm as extremidades com o encaixe para soldagem nos tubos, e por esse motivo devem também ser sempre do mesmo material dos tubos. As conexões tipo encaixe são peças empregadas na prática industrial corrente, na maioria das tubulações de pequeno diâmetro, até 1 1/2", inclusive, são fabricadas de aço-carbono forjado (especificações ASTM A105, A181 e A350), aços-liga e aços inoxidáveis (especificação ASTM A182), metais não-ferrosos, e diversos plásticos.

As peças de metais não-ferrosos são às vezes para uso com brasagem, tendo por dentro do encaixe um anel embutido de metal de solda: para fazer a solda, basta introduzir a ponta do tubo no encaixe e aquecer pelo lado de fora para fundir a liga de solda, as conexões para solda de encaixe de materiais plásticos devem ser soldadas por aquecimento e compressão ou colocadas aos tubos com um adesivo adequado à resina plástica.

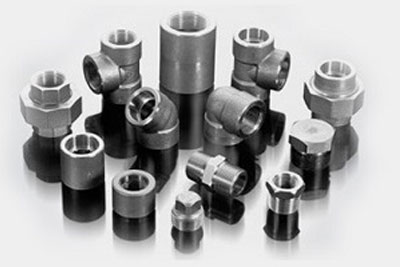

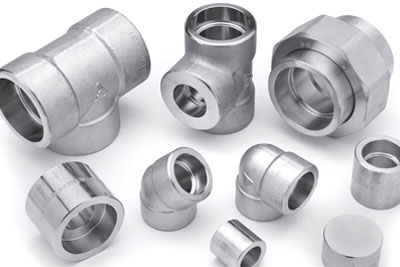

Os principais tipos de Conexões Tipo Encaixe são:

• Joelhos de 90º e de 45º.
• Tês normal, de redução e de 45º.
• Luvas normal e de redução, meias luvas.
• Cruzetas.
• Tampões.
• Uniões.
• Colares (para derivações).

As dimensões de todos esses tipos de conexões estão padronizadas na norma ASME.B.16.11, essa mesma norma admite que a resistência mecânica dessas peças seja equivalente à do tubo de mesmo material, de espessura correspondente à respectiva classe, fabricam-se no Brasil conexões para solda de encaixe em qualquer tipo de aço e em todas as classes, nos diâmetros nominais de 3/8" a 4", encontram-se também no comércio conexões para solda de encaixe com alguns tipos de revestimentos internos já aplicados.
